はじめに

工具設計において「すくい角（rake angle）」は、切れ味や切りくず処理に直結する重要パラメータです。しかし、実際に材料と接触する切れ刃の角度である「真のすくい角（effective rake angle）」が、工具損傷の原因や性能に決定的な影響を与えることは、意外と見落とされがちです。この記事では、真のすくい角の意味とその影響を、損傷例を交えて解説します。

真のすくい角とは？

工具カタログに記載されるすくい角は、一般に設計上の理想角度（機械方向基準）です。これに対し「真のすくい角」とは、実際の切削条件（切込み角・送り角・主軸傾斜など）を考慮した実効的な角度であり、以下のように変化します：

• ポジティブ方向（+すくい角）：切れ味が良く、切削抵抗が小さい
• ネガティブ方向（−すくい角）：剛性が高く、耐欠損性が高いが摩耗が増加

切削条件と真のすくい角の関係

以下の要素によって実効角度が変わるため、条件に応じた角度補正が重要です。

• 主軸傾斜角（斜め切削・5軸加工）
• 切込み深さと送り量の比率
• ワーク材の強度・靭性

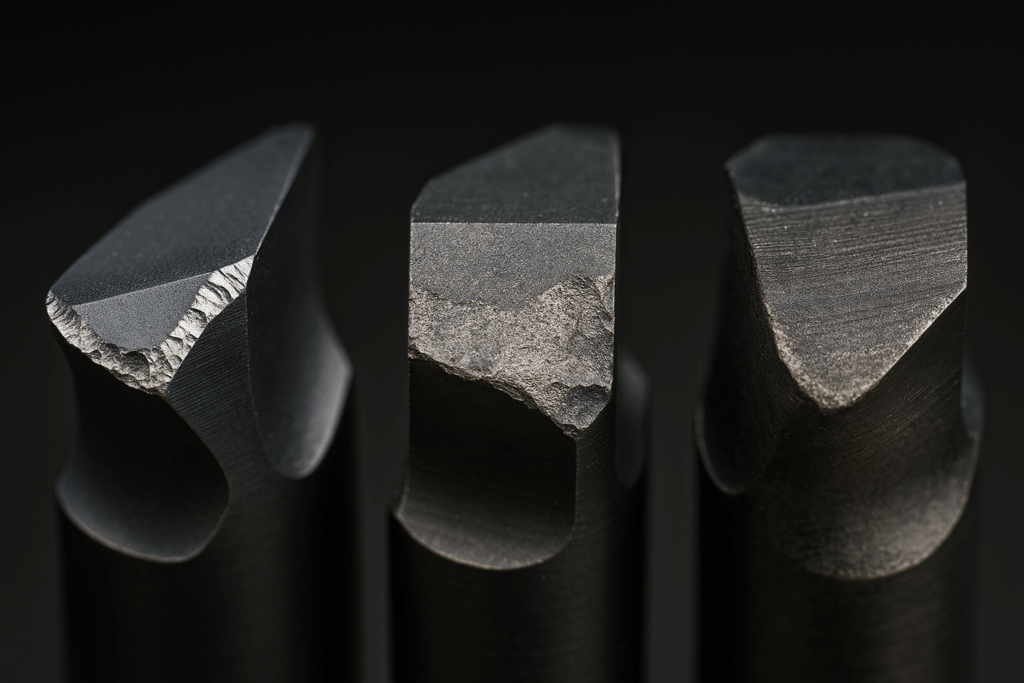

加工事例：すくい角と損傷の比較

A：ポジすくい（+20°）でのアルミ加工

• 結果：低切削抵抗・高表面粗さ性能
• 損傷：エッジに微小な欠けが発生、寿命短縮

B：ネガすくい（−5°）での鋳鉄加工

• 結果：切削音安定、チップ分断性良好
• 損傷：摩耗幅の拡大、刃先温度上昇

対応策と工夫

• 高靭性材（ステンレスなど）には中間角〜ややネガ推奨
• 微細加工や軽切削にはややポジティブ角
• チッピング対策として面取りやマイクロランド加工を採用
• 多軸機では加工中の角度変化に対応した工具設計を選定

まとめ
